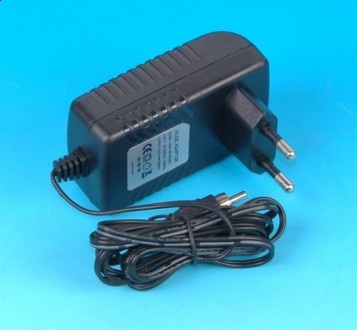

zasilacz do HDTV Center plus

W komplecie zasilacz z separatorem

Centrala umożliwia budowę zarówno podstawowych systemów dystrybucji sygnałów TV (układy aktywnych rozgałęźników na  2 , 4 telewizory) jak również systemów bardzo złożonych do rozdziału:

·   TV SAT (max. 8 satelitów przy zastosowaniu przełączników DiSeqC na 4 niezależne tunery),

·   TV naziemnej analogowej i cyfrowej,

·   sygnału z modulatora DVD, tunera SAT, VIDEO – tzw. “powrót”,

·   sygnału z kamer z modulatorami,

·   możliwe jest również podłączenie anteny z siłownikiem lub obrotnicą DiSeqc

Do wyjść można podłączyć  4 uniwersalne gniazda R-TV-SAT i ewentualnie kolejne 4 gniazda bez funkcji TV SAT.

Ze względu na niską cenę i opisane powyżej możliwości centrala pozwala na ciągłe modyfikacje i rozbudowę systemu w miarę pojawiania się kolejnych sygnałów TV, satelitów, kamer itd.

            ZASILANIE

Wewnętrzny wzm. centrali wymaga zasilania 12V/80mA. Dodatkowo centrala automatycznie podaje zasilanie na wejścia antenowe, max. 2 x 50mA. Całkowity minimalny prąd zasilania wynosi więc ok. 100 do 200mA - zależnie od przedwzmacniaczy użytych w antenach. Sygnalizacja – czerwona dioda LED. Możliwe są dwa warianty zasilania.

·   Zdalne zasilanie poprzez tuner SAT (zasila również konwerter) podłączony do 4 wyjścia. Wewnętrzny zasilacz powinien mieć wydajność prądową ok. 300mA (większość tunerów) i podawać zasilanie w stanie czuwania – rys.1.

·   Zdalne lub miejscowe zasilanie poprzez dodatkowy zasilacz 100 - 200mA/12V z separatorem SDC1 – rys. 2.

TELEWIZJA NAZIEMNA

Anteny TV  należy podłączyć do wej. ANT1, ANT2. Sygnał z obu wejść jest sumowany na wewnętrznym spliterze i ograniczony przez filtr pasmowy 70 - 860MHz. Przy kilku antenach najlepiej  użyć zewnętrznej zwrotnicy a do wej. ANT2 podłączyć np. sygnał z modulatorów kamer. Oba wejścia automatycznie podają (odcinają przy zwarciu) zasilanie do przedwzmacniaczy – 12V/50mA (dioda LED). Max. poziom wejściowy to 86dBuV. Wzmocnienie na wyjściach 1 ... 4 to +4 dB. Cały tor centrali przystosowany jest do sygnałów Cyfrowej TV naziemnej.

            DVD/TUNER

Wejście DVD służy do podłączenia sygnału z modulatora DVD, TUNERA lub innego urządzenia  (zewnętrznego modulatora) w celu dystrybucji tego sygnału na cztery wyjścia. Należy zachować odstęp min. 2 kanałów pomiędzy sąsiednimi sygnałami (np. k.38,40,42) Max. poziom wejściowy – 82dBuV. Wzmocnienie na wyjściach  + 8dB. Do wejścia nie należy podłączać sygnału anten TV.

            TV SAT

Centrala posiada cztery niezależne tory sygnału TV SAT oznaczone odpowiednio SAT1 – OUT1….Przenoszą one zasilanie 0.7A/20V oraz sygnały DiSeqc w kierunku konwertera. W każdym torze znajduje się zwrotnica sumująca sygnał TV naziemnej oraz filtr tłumiący zakłócenia z telefonów GSM. Tłumienie przelotowe wynosi ok.1.5dB.

Przewody z konwerterów należy podłączyć odpowiednio do wejść SAT1…SAT4, do wyjść OUT1…OUT4 gniazda R-TV-SAT (lub rozgałęźniki). Ze względu na swoją konstrukcję centrala umożliwia podłączenie wielu konfiguracji konwerterów SAT, przełączników DiSeqc, obrotnic DiSeqc itd. Pozwala to na ciągłą modyfikację instalacji sat (np. odbiór sygnałów z kolejnych satelitów) przy minimalnych nakładach finansowych. Przy instalacji należy stosować konwertery : fullband, TWIN, QUAD, OCTO oraz przełączniki DiSeqc o wysokiej separacji :SW21DSQplus, SW41DSQplus.

UWAGI

W żadnym wypadku nie należy stosować kabli koncentrycznych ze stalową miedziowaną żyłą (duże tłumienie i rezystancja, niski poziom ekranowania).

Wszystkie wyjścia  należy obciążyć gniazdami R-TV-SAT a niewykorzystane wejścia ANT1, ANT2, DVD rezystorami 75om.

Podłączenie anten tv naziemnej          Zdalne zasilanie kamer z mod. MTV30

MOŻLIWOŚCI

- Odbiór programów TV naziemnej we wszystkich gniazdach.

- Odbiór sygnałów z kamer we wszystkich gniazdach.

- Odbiór sygnału z DVD, tunera SAT we wszystkich gniazdach (tzw. powrót).

- Odbiór programów SAT. ASTRA+HOT BIRD (zez) przez tuner podłączony do gn.1.

- Odbiór programów SAT. ASTRA przez tuner podłączony do gn.2.

- Odbiór programów SAT. ASTRA przez tuner podłączony do gn.3.

- Odbiór programów SAT. z  całej orbity (dowolny satelita) przez tuner podłączony do gn.4.

UWAGI

    Zespół anten TV naziemnej z przedwzmacniaczami  podłączony za pośrednictwem zewnętrznej zwrotnicy. Zasilanie z centrali.

     Antena SAT z konwerterem fullband i Quad w  układzie ‘zeza”  - ASTRA i HotBird. Przełącznik SW21DSQplus o wysokiej separacji kanałów.

     Druga antena SAT z obrotnicą DiSeqc sterowaną przez tuner z gniazda 4

Zespół dwu kamer z modulatorami MTV30. Zasilanie zdalne po kablu koncentrycznym przez zasilacz z separatorem SDC1.

Zdalne zasilanie centrali przez zasilacz z separatorem SDC1.

Zastosowanie przelotowego gn. SAT(2) i splitera SAT pozwoliło na zainstalowanie dodatkowych gniazd 5 i 6. W podobny sposób można zainstalować kolejne gniazda do odbioru R,TV.
