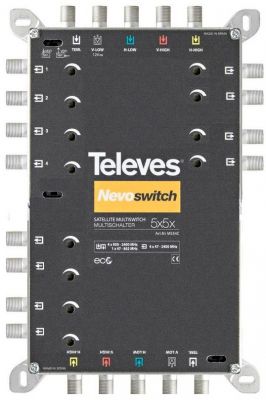

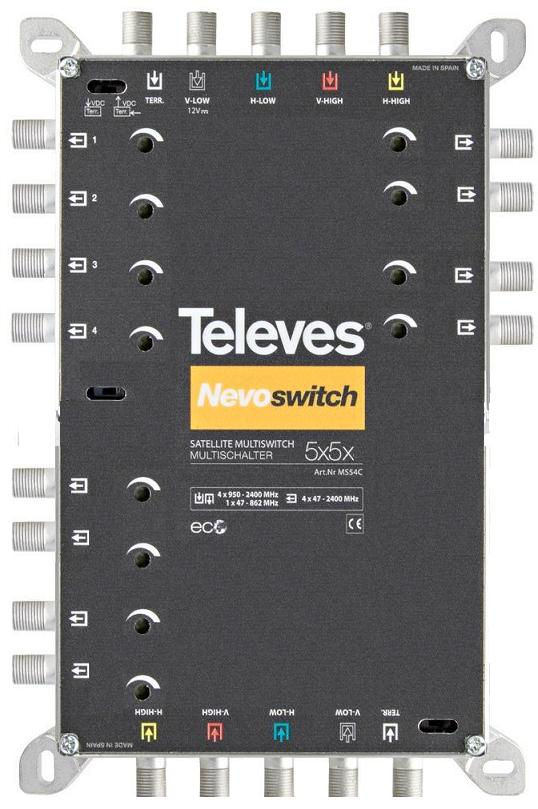

Multiswitch Nevoswitch Televes MSW 5x5x12 714504
Multiswitch Nevoswitch firmy Televes 5x5x6 z 12 wejściami satelitarnymi dla
jednego konwertera Quattro i 1 wejściem z anteny telewizji naziemnej (dvb-t).
Multiswitch posiada wbudowane oporniki, gdzie za pomocą przełącznika, można
ustawić je jako multiswitche końcowe lub kaskadowe. Urządzenia
wyposażone są w system ECO dzięki czemu zużycie prądu zmniejsza się wraz ze
spadkiem liczby podłączonych użytkowników. Dzięki dopracowanej obudowie
uzyskujemy lepsze ekranowanie i wyprowadzenie ciepła.
Nowa seria NevoSwitch
(… odlewana obudowa o podwyższonym ekranowaniu, … przeloty sygnałów, … regulacje poziomów na wyjściach etc)
Cechy wyróżniające:
- Solidna obudowa - lepsze
ekranowanie i wyprowadzanie ciepła.
- Instalacja w topologii gwiazdy lub
kaskady (ustawienie za pomocą przełącznika).
- Niezależne ustawienie poziomu
wyjścia dla każdego użytkownika (oprócz gamy QUAD Compatible).
- Tryb ECO -
mały pobr prądu.
- Każde wyjście posiada regulowalny poziom 12 dB (oprócz
Quad). Elastyczność prz maksymalnej i minimalnej odległości
kabli.
Główne cechy:
- Małe wymiary i kompaktowy
design.
- Konfigurowalność.
- Niezależne wzmocnienie liniowe.
- Wiele
opcji zasilania (Jack, przez kolumnę kasakady, wejście lub wyjście naziemne oraz
złącza użytkownika).
- Niezależne ustawienie poziomu dla każdego
wyjścia.
- Kompatybilne z innymi multiswitchami w kolumnie (przejście DC
przez kolumnę).
| Nr katalogowy | 714504 | |||
|
Rodzaj |
5X5X12 | |||
| Zakres częstotliwości |
MHz |
SAT | 950-2400 | |
| TER | 47-862 | |||
| Maks. poziom wejściowy | dBµV | SAT | EN50083-3 / IM35dBc | 105 |
| TER | DIN 45004-B | 95 | ||
| Maks. wzmocnienie | dB | SAT | - | |
| TER | - | |||
| Equalizer | SAT | - | ||
| TER | - | |||
| Straty przejścia | SAT | 5 ± 5 | ||
| TER | 5 ± 2 | |||
| Straty odgałęzienia 1 | SAT | A2 | 6 | |
| B2 | 1 | |||
| TER | Typ. | 3 | ||
| Izolacja IN-OUT | SAT | >30 | ||
| Zasilanie LNB | mA | LNB/TER | Maks we. | 250 |
| A | Razem | 1 | ||
| Zasilanie | Vdc | 12 | ||
| Przejście DC | In-Out / Out-In 3 | |||
| Maks. pobór prądu | mA | Zasilacz 12Vdc (PWR) | 105 ± 10 | |
| Odbiornik (12/18V) | 334 | |||
| Temperatura pracy | ºC | -5...+45ºC | ||
| Stopień ochronny | IP | IP20 | ||
| Waga | g | 765 | ||
| Wymiary | mm | 140x255x30 | ||
Chcieliśmy
przypomnieć że są to multiswitche o najmniejszym poborze energi
elektrycznej:
Poniżej wyjaśnienie, na przykładzie multiswitchy
5/8 :
·
Komercyjnie dostępne na rynku Multiswitche 5/8 (chińskie,
tureckie) pobierają moc z sieci energetycznej na poziomie – od 12 do 25
[W]
(można to łatwo sprawdzić na
stronach WWW producentów lub importerów .
To tłumaczy czemu większość
multiswitchy wydziela aż TYLE ciepła : )
·
Pobór mocy naszego multiswitcha NevoSwitch 5/8 dla
przykładowo 4-ch aktywnych wyjść SAT wynosi :
(12 V x 65mA)
+ (4 x 33mA* 13
V) = 2,496 [W]
Czyli tłumacząc zapisy ze wzoru :
(pobór mocy
multiswitcha 5/8) + (pobór mocy z
tunerów SAT – dla 4 - ech użytkowników x 33 mA) = 2,
496 [W]
Różnica w poborze mocy będzie wynosić od 10 do 20 W - tylko przy jednym multiswitchu 5/8.
Ile oszczędzamy pieniędzy rocznie stosując nasz NevoSwitch 5/8 ?
(10 W x 24 h x 365 dni) / 1000 x 0,62 zł /KWh = przynajmniej 54 zł (oszczędności ) rocznie
Wyjaśnienie zapisów ze wzoru :
(różnica w poborze mocy multiswitchy x liczba godzin na dobę x liczba dni w roku ) / przez 1000 żeby było w KWh x stawka za KWh Energa Gdańsk = oszczędność pieniędzy
W większych systemach oszczędności będą
proporcjonalnie większe ….
Zapraszam więc do planowania inwestycji
przy użyciu urządzeń TELEVES Eco – miej poboru mocy,
mniej strat cieplnych = dłuższa żywotność ….
