Front pageMultisiwtche, przełączniki SATMultiswitch kaskadowy EMP-centauri MS5/5+4PCP 10dB

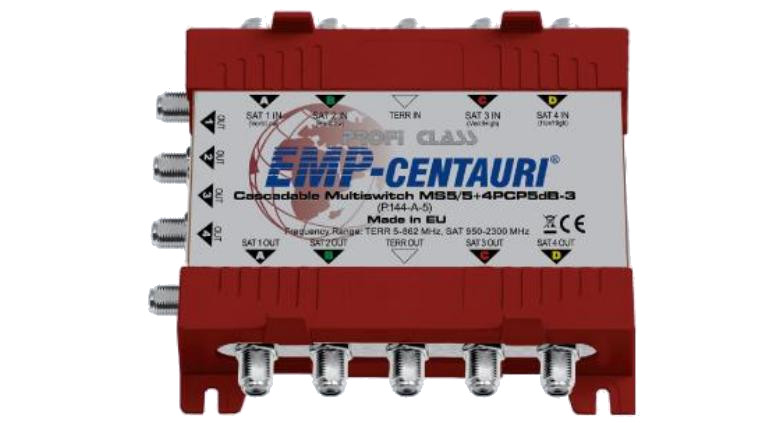

Multiswitch kaskadowy EMP-centauri MS5/5+4PCP 10dB
Multiswitch kaskadowy
do dystrybucji sygnałów naziemnych i satelitarnych z 1 pozycji satelitarnej do 4
użytkowników.
Instalacje kaskadowe pozwalają na zbiorowy
odbiór sygnałów naziemnych i satelitarnych.
Sieć zbiorowa daje większą
gwarancję poprawnego odbioru, ponieważ stosuje się w niej profesjonalny sprzęt.
Do wykonywania instalacji kaskadowych zaleca się stosowanie anten
satelitarnych min. 100cm ponieważ posiadają one większy zysk sygnału
satelitarnego,
pozwalając na poprawny odbiór przy rozbudowanej instalacji
kaskadowej.
W instalacji rozbudowanej nie możemy również zapomnieć o
wzmacniaczu który ustabilizuje jakość sygnału przy dużych odcinkach przewodów
zalecany wzmacniacz A5/5PUC-3.
Całą instalację kaskadową zakańczamy
zasilaczem B5/0PEP-3.
Multiswitch charakteryzuje sie
tłumiennością na wyjściach równą
10dB.
Przykład rozwiązania instalaci przy
użyciu multiswitchy kaskadowych EMP-centauri:
Przykład
1.
Jedna pozycja satelitarna
+ DVB-T
Przykład 2.
Dwie pozycje satelitarne
+
DVB-T
Przykład 3.
Cztery pozycje satelitarne
+
DVB-T
Przykład 4.
Osiem pozycji satelitarnych
+
DVB-T
Dane techniczne:
| Parametry: | Stan: | Wartość: |
| Zakres częstotliwości | Sat | 950-2300 MHz |
| Terr | 5-862 MHz | |
| Wyjścia użytkownika | 5-2300 MHz | |
| Kontrola | 13/18 V + 0/22 kHz | |
| Tłumienność - Wyjścia użytkowników | Satellite / Terr. (MS5 / 5 + 4PCP5dB-3) | 18/05 dB avg |
| Satellite / Terr. (MS5 / 5 + 4PCP10dB-3) | 10/21 dB avg | |
| Tłumienność - bagażnik wyjścia | Sat | 2 dB avg |
| Terr. | 3 dB avg | |
| Sat wejście izolacji | Na wyjściach użytkowników | 25 dB min |
| Na wyjściach tułowia | 30 dB min | |
| Maksymalny poziom wejściowy * | Satellite / Terr. | 90/110 dBĩV Średnia |
| Maksymalny poziom wyjściowy użytkownikiem * | Satellite / Terr. (MS5 / 5 + 4PCP5dB-3) | 85/92 dBĩV Średnia |
| Satellite / Terr. (MS5 / 5 + 4PCP10dB-3) | 80/89 dBĩV Średnia | |
| Pobór mocy | Z każdego odbiornika | 50 mA (18V) |
| Wymiary (w, d, h) | 12.7 x 10.4 x 4.1 cm | |
| Zakres temperatur |
