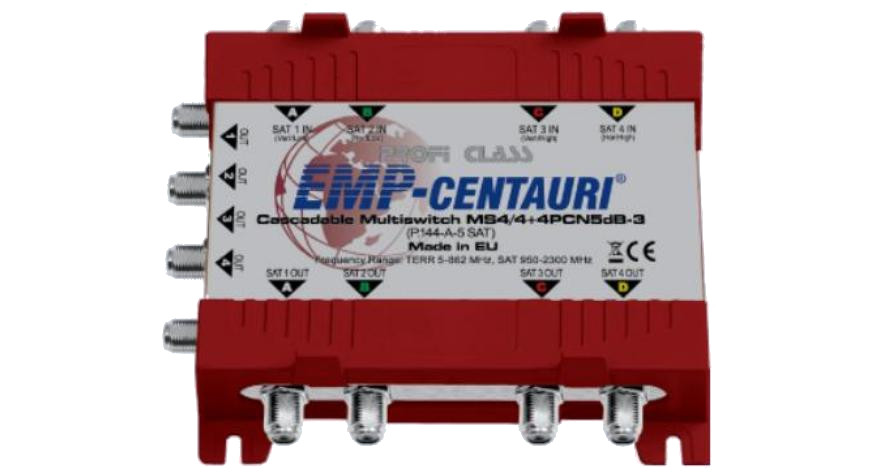

Multiswitch kaskadowy EMP-centauri MS4/4+4PCN 5dB
Multiswitch kaskadowy do dystrybucji sygnału satelitarnego z jednej
pozycji satelitarnej do 4 użytkowników.
Instalacje kaskadowe pozwalają
na zbiorowy odbiór sygnałów naziemnych i satelitarnych.
Sieć zbiorowa daje
większą gwarancję poprawnego odbioru, ponieważ stosuje się w niej profesjonalny
sprzęt.
Do wykonywania instalacji kaskadowych zaleca się stosowanie anten
satelitarnych min. 100cm ponieważ posiadają one większy zysk sygnału
satelitarnego,
pozwalając na poprawny odbiór przy rozbudowanej instalacji
kaskadowej.
W instalacji rozbudowanej nie możemy również zapomnieć o
wzmacniaczu który ustabilizuje jakość sygnału przy dużych odcinkach przewodów
zalecany wzmacniacz A4/4PUC-3.
Całą instalację kaskadową zakańczamy
zasilaczem B4/0PEN-3.
Multiswitch charakteryzuje sie
tłumiennością na wyjściach równą
5dB.
Przykład rozwiązania
instalaci przy użyciu multiswitchy kaskadowych
EMP-centauri:
Przykład 1.
Jedna pozycja
satelitarna.
Przykład
2.
Dwie pozycje satelitarne.
Przykład
3.
Cztery pozycje satelitarne.
Przykład
4.
Osiem pozycji satelitarnych.
Dane
techniczne:
| Parametry | Stan | Wartość |
| Zakres częstotliwości | Sat | 950-2300 MHz |
| Terr | 950-2300 MHz | |
| Kontrola | 13/18 V + 0/22 kHz | |
| Tłumienność - wyjścia użytkowników | MS4 / 4 + 4PCN5dB-3 | 5 dB avg |
| MS4 / 4 + 4PCN10dB-3 | Średnio 10 dB | |
| Tłumienność - wyjścia | 2 dB avg | |
| Izolacja wejścia | Na wyjściach użytkowników | 25 dB min |
| Na wyjściach tułowia | 30 dB min | |
| Maksymalny poziom wejściowy | Średnio 90 dBμV | |
| Maksymalny poziom wyjściowy użytkownika | MS4 / 4 + 4PCN5dB-3 | Średnio 85 dBμV |
| MS4 / 4 + 4PCN10dB-3 | Średnio 80 dBμV | |
| Pobór mocy | Z każdego odbiornika | 50 mA (18V) |
| Wymiary (w, d, h) | 12.7 x 10.4 x 4.1 cm | |
| Zakres temperatur |
