Úvodní stránkaUrządzenia pomiarowe - miernikiMiernik NEON X moduł bazowy + moduł wymienny DVB-T
Miernik NEON X moduł bazowy + moduł wymienny DVB-T
Zestaw Moduł Bazowy Neon X + Moduł wymienny
DVB-T

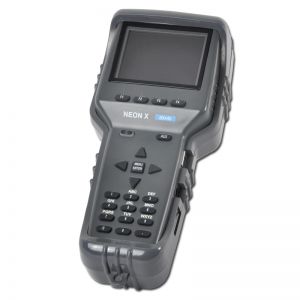

NEON X to wielofunkcyjny, przenośny przyrząd pomiarowy, dedykowany wszystkim profesjonalnym Instalatorom telewizji. Całość składa się z dwóch podstawowych komponentów: bazy oraz wymiennych głowic. NEON X jest bazą analizatora z wyświetlaczem, klawiaturą oraz zasilaniem.
Cechy produktu:
- Kolorowy wyświetlacz
- Intuicyjna obsługa
- Menu w języku polskim
- Wymienne akumulatory NiMH AA
- Torba gratis!
Wybór odpowiedniego modułu determinuje funkcjonalności pomiarowe analizatora NEON X.
Instalator ma do wyboru:
- NEON X DVB-T – wymienny moduł do pomiaru sygnału DVB-T
- NEON X DVB-C – wymienny moduł do pomiaru sygnału DVB-C
- NEON X OPTIC – wymienny moduł do pomiaru mocy sygnału optycznego
- NEON X REFLECTO – wymienny moduł do wykonywania precyzyjnej identyfikacji uszkodzenia na kablu koncentrycznym (reflektometr)
Moduły nie są dostępne razem w zestawie z bazą NEON X, zamawia się je jako osobny element. Dzięki temu każdy Instalator, w zależności od zakresu wykonywanych instalacji, może zbudować miernik do pomiaru parametrów sygnału telewizyjnego, dopasowany do swoich własnych potrzeb.
Moduł wymienny NEON X DVB-T służy do wykonywania pomiarów sygnału DVB-T. Razem z bazą NEON X, tworzy profesjonalny analizator pomiaru parametrów sygnału naziemnego oraz analogowego. Został zaprojektowany, aby zapewnić wysokiej jakości pomiary sygnału ze wskazanych sieci telewizyjnych oraz poszczególnych jej komponentów.
Cechy produktu:
- Szybka i sprawna wymiana modułu wejściowego na inny
- Pomiar parametrów dla kanałów analogowych: poziom kanału, stosunek V/A, stosunek C/N
- Pomiar parametrów dla kanałów cyfrowych: moc kanału, MER, preBER, postBER
- Tryby pomiarów: poziom, Full-Scan, spektrum, MER/BER, konstelacja
- Automatyczna identyfikacja kanałów cyfrowych
- Rejestr przechowywania 32 planów kanałów, 130 dzienników pomiarowych i 130 zapisów z analizatora widma
- Software PC
- Aktualizacja firmware
- Lekki, kompaktowy, podręczny
Tryb BER / MER wykonuje pomiary kanałów DVB-T oraz pokazuje wyniki na wykresie BER lub diagramie konstelacji. Tryb SPECTRUM umożliwia skanowanie całego zespołu z zakresu określonego przez użytkownika, od 18 do 72 MHz. Tryb SCAN , TILT i RIPPLE pokazują poziom wszystkich obecnych kanałów na wykresie kreskowym. Rejestr przechowywania umożliwia zapis 32 kanałów, jak i również ich automatycznego tworzenia. Każdy dziennik pomiarowy wskazuje poziom kanałów, stosunek C/N i V/A. W przypadku analizy kanałów cyfrowych, moduł mierzy również moc, stosunek C/N, BER i MER. Zapisy ze spektrum umożliwia regulowanie zakresu skanowania razem z zapisywaniem daty i czasu pomiaru.
Software PC pozwala na pracę w wirtualnym trybie przyrządu: pomiar i wyświetlanie parametrów sygnału w formie wykresu słupkowego, analizę spektrum, parametry jakości odbieranego sygnału DVB-T i wykres konstelacji; wyświetlanie, tworzenie, edytowanie, załadowywanie do analizatora i zachowywanie tablic systemu TV, plany kanałów, strony rejestratora pomiarów; zachowywanie i wydruk raportów pomiarów.
Moduł wymienny DVB-T jest w stanie zaspokoić wszystkie potrzeby pomiaru sygnału telewizji naziemnej i analogowej w zakresie od 45 do 865 MHz.
NEON X to wielofunkcyjny, przenośny przyrząd pomiarowy, dedykowany wszystkim profesjonalnym Instalatorom telewizji. Całość składa się z dwóch podstawowych komponentów: bazy oraz wymiennych głowic. NEON X jest bazą analizatora z wyświetlaczem, klawiaturą oraz zasilaniem.
Cechy produktu:
- Kolorowy wyświetlacz
- Intuicyjna obsługa
- Menu w języku polskim
- Wymienne akumulatory NiMH AA
- Torba gratis!
Wybór odpowiedniego modułu determinuje funkcjonalności pomiarowe analizatora NEON X.
Instalator ma do wyboru:
- NEON X DVB-T – wymienny moduł do pomiaru sygnału DVB-T
- NEON X DVB-C – wymienny moduł do pomiaru sygnału DVB-C
- NEON X OPTIC – wymienny moduł do pomiaru mocy sygnału optycznego
- NEON X REFLECTO – wymienny moduł do wykonywania precyzyjnej identyfikacji uszkodzenia na kablu koncentrycznym (reflektometr)
Moduły nie są dostępne razem w zestawie z bazą NEON X, zamawia się je jako osobny element. Dzięki temu każdy Instalator, w zależności od zakresu wykonywanych instalacji, może zbudować miernik do pomiaru parametrów sygnału telewizyjnego, dopasowany do swoich własnych potrzeb.
| MODEL | NEON X | ||
| Wyświetlacz | kolorowy 2,8’’; 320 x 240 px | ||
| Interfejs | USB 2.0 | ||
| Aktualizacja firmware | zdalnie przez PC | ||
| Zasilanie | V AC | 110 – 240 | |
| Zasilanie zewnętrzne | V DC/A | 12 / 1,2 | |
| Baterie | 6 NiMH AA, pojemność 2100 mAh | ||
| Wymiary | mm | 200 x 90 x 55 | |
| Waga | kg | 0,6 | |
Moduł wymienny NEON X DVB-T służy do wykonywania pomiarów sygnału DVB-T. Razem z bazą NEON X, tworzy profesjonalny analizator pomiaru parametrów sygnału naziemnego oraz analogowego. Został zaprojektowany, aby zapewnić wysokiej jakości pomiary sygnału ze wskazanych sieci telewizyjnych oraz poszczególnych jej komponentów.
Cechy produktu:
- Szybka i sprawna wymiana modułu wejściowego na inny
- Pomiar parametrów dla kanałów analogowych: poziom kanału, stosunek V/A, stosunek C/N
- Pomiar parametrów dla kanałów cyfrowych: moc kanału, MER, preBER, postBER
- Tryby pomiarów: poziom, Full-Scan, spektrum, MER/BER, konstelacja
- Automatyczna identyfikacja kanałów cyfrowych
- Rejestr przechowywania 32 planów kanałów, 130 dzienników pomiarowych i 130 zapisów z analizatora widma
- Software PC
- Aktualizacja firmware
- Lekki, kompaktowy, podręczny
Tryb BER / MER wykonuje pomiary kanałów DVB-T oraz pokazuje wyniki na wykresie BER lub diagramie konstelacji. Tryb SPECTRUM umożliwia skanowanie całego zespołu z zakresu określonego przez użytkownika, od 18 do 72 MHz. Tryb SCAN , TILT i RIPPLE pokazują poziom wszystkich obecnych kanałów na wykresie kreskowym. Rejestr przechowywania umożliwia zapis 32 kanałów, jak i również ich automatycznego tworzenia. Każdy dziennik pomiarowy wskazuje poziom kanałów, stosunek C/N i V/A. W przypadku analizy kanałów cyfrowych, moduł mierzy również moc, stosunek C/N, BER i MER. Zapisy ze spektrum umożliwia regulowanie zakresu skanowania razem z zapisywaniem daty i czasu pomiaru.
Software PC pozwala na pracę w wirtualnym trybie przyrządu: pomiar i wyświetlanie parametrów sygnału w formie wykresu słupkowego, analizę spektrum, parametry jakości odbieranego sygnału DVB-T i wykres konstelacji; wyświetlanie, tworzenie, edytowanie, załadowywanie do analizatora i zachowywanie tablic systemu TV, plany kanałów, strony rejestratora pomiarów; zachowywanie i wydruk raportów pomiarów.
Moduł wymienny DVB-T jest w stanie zaspokoić wszystkie potrzeby pomiaru sygnału telewizji naziemnej i analogowej w zakresie od 45 do 865 MHz.
| MODEL | NEON X DVB-T | ||
| Zakres częstotliwości pomiaru | MHz | 45 – 865 | |
| Krok | kHz | 125 | |
| Tłumiki wejściowe | dB | 20, 40 | |
| Niedopasowanie | |||
| Tłumik wejściowy włączony | dB | 14 | |
| Tłumik wejściowy wyłączony | dB | 18 | |
| Zakres pomiaru poziomu | |||
| Tłumik wejściowy wyłączony | dBμV | 30 – 80 | |
| Tłumienie wejściowe 20 dB | dBμV | 50 – 100 | |
| Tłumienie wejściowe 40 dB | dBμV | 70 – 120 | |
| Dokładność pomiaru poziomu | ± 1,5 | ||
| Modulacja COFDM | QPSK, QAM16, QAM64 | ||
| Szerokość kanału | 7 – 8 | ||
| FFT | 2k, 8k | ||
| Hierarchia modulacji | α = 1, 2, 4 | ||
| FEC | 1/2, 2/3, 3/4, 5/6, 7/8 | ||
| Guard Interval | 1/4, 1/8, 1/16, 1/32 | ||
| Zakres pomiaru MER | dB | 18 – 35 | |
| Zakres pomiaru BER | |||
| Przed korekcją Viterbi | 1 x 10-2 – 1 x 10-8 | ||
| Po korekcji Viterbi | 1 x 10-3 – 1 x 10-8 | ||
| Po korekcji Reed Solomon | 1 x 10-4 – 1 x 10-8 | ||
| Praca na baterii | h | 4 | |
