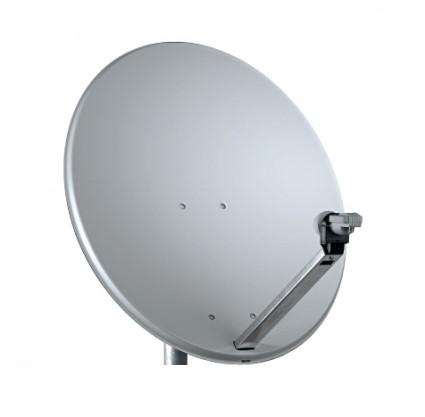

Antena Space Sat TD 80 grafit

Antena offsetowa

Space Sat TD80

Wymiary czaszy (zewnętrzne)

mm.

845x745

Zysk energetyczny przy częstotliwości 10,75 GHz

dB

36,8

Zysk energetyczny przy częstotliwości 11,75 GHz

dB

37,8

Zysk energetyczny przy częstotliwości 12,75 GHz

dB

38,5

Szerokość wiązki głównej przy 12,75 GHz

deg.

< 2,2°

Tłumienie modulacji skośnej

dB

> 27

Mocowanie masztu

mm.

32 - 76

Kąt elewacji

st.

5° - 48°

Kąt elewacji osi biegunowej

st.

47°

Współczynnik F/D

-

0,6

Kąt offsetowy

st.

25°

Obciążenie anteny przy wietrze o prędkości 72 km/h

Kg

17

Obciążenie anteny przy wietrze o prędkości 144 km/h

Kg

69

Obciążenie anteny przy wietrze o prędkości 216 km/h

Kg

156

Mocowanie dla rury o średnicy

mm.

23 / 40

Dostępne materiały (reflektor)

-

stal/aluminium

Dostępne kolory

-

szary

Mocowanie boczne

wykonane z:

plastik

Uchwyt AZ/EL

wykonane z:

stal galwanizowana

Ramię LNB

wykonane z:

aluminium: 48x22mm

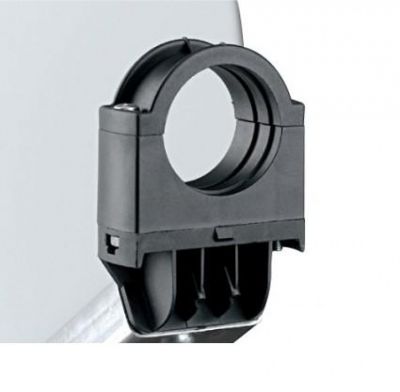

Uchwyt LNB

wykonane z:

plastik
